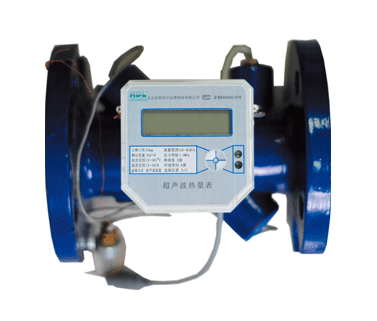

HDL系列超聲波熱量表利用超聲波流量計對熱水流量測定和熱傳感器對進出水溫測定，并利用積分公式算出熱交換系統獲得熱量的熱計量儀表。產品由超聲波流量計、溫度傳感器、積算儀等部件組成。流量計傳接在供熱水管上，一對溫度傳感器分別插入供熱進、出水管中。流量計發出流量信號，溫度傳感器測出進水和出水溫度信號。而積算儀采集到流量和溫度后，利用積算公式算出獲得的熱量。適用于單元樓棟、小區等二級管線熱計量使用。

特點：

1.采用超聲波流量計，表體管段為直通結構，表內水流無阻擋，不易堵塞，壓損小，特別適用于國內的供暖水質和運行環境。

2.電池供電，結構簡單，使用壽命6-10年。

3.不受介質中雜質、化學物質和磁性材料影響，運行穩定可靠。測量機構無運動部件、無磨損，具有很好的長期穩定性。

4.采用德國ACAM公司的GP2作為超聲波傳播時間測量芯片，測量分辨率高，速度快，功耗低。

5.計量精度可達CJ 128-2007<熱量表>標準規定的2級。

6.多種通訊方式可以選擇（RS-485、M-BUS等）。

7.按熱量收費或按熱量+面積收費，改變了單一按面積收費的落后方式。

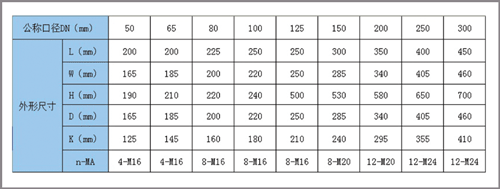

 規格尺寸：

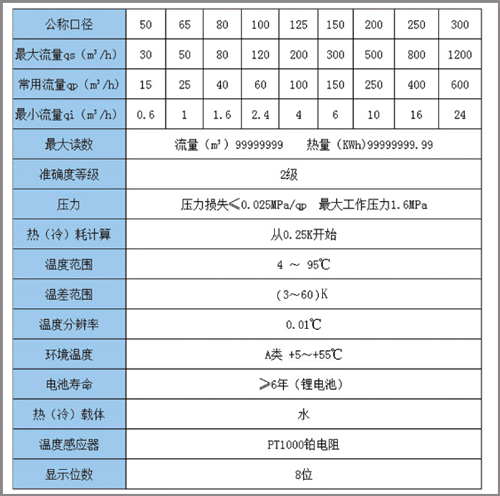

 技術參數：

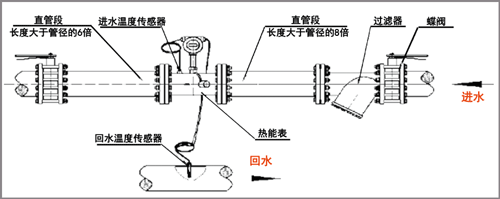

 安裝示意圖：
